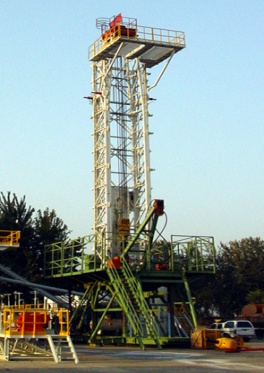

буровой агрегат ZJ30/1700DB

В буровом агрегате ZJ30/1700B применился привод электродвигателя переменного тока с преобразованием частоты . По функции он разделяется на зону буровой площадки, зону управления силового и электрического привода, зону насосной, зону циркуляции раствора, зону масляных ёмкостей и другие вспомогательные установки. Применяется для скважины буковых стволов, наклонно-направленной скважины, прямолинейной скважины на глубину бурения 3000 м.

В лебёдке и роторе данного бурового агрегата применился независимый привод. Лебёдка приводится электродвигателем переменного тока с преобразованием частоты (600kW), ротор приводится электродвигателем переменного тока с преобразованием частоты (300kW). Два буровых насоса F-500 приводятся двумя отдельными электродвигателями переменного тока с преобразованием частоты YJ23A500kW. Электродвигатель лебёдки через КПП с 2 передачами проводит переменную передачу и через коробку цепного привода приводит лебёдку, и проводится 2 передних и задних хода лебёдки. В роторе применилась структура прямого соединения между электродвигателем и ротором через передающий вал.

 Особенность продукции:

1. Применялась модульная структура. Между модулями проводится соединение  валиками-штифтами. Могут осуществиться быстрые распалубка и перенесение. Вышка является К-образной с передним открытием. Структура комплектная, двухсекционная и телескопическая. Структура основания является верхней и низкой телескопической, она может быть низко установиться и подняться целом с помощью собственной движущей силы бурового агрегата.

 2.  Применялись привод и управление переменного тока с преобразованием частоты. Имеется специальный рабочий пост для бурильщика. В каждой воздушной трубе и нефтяной трубе применялись быстродействующие муфты, ещё сделали ясные отметки для установления.
